HYPERSTICK

PlayStation用アーケードスティック KONAMI HYPERSTICK

MODEL NO : RUO13 (SLPH00019)

全体

上から

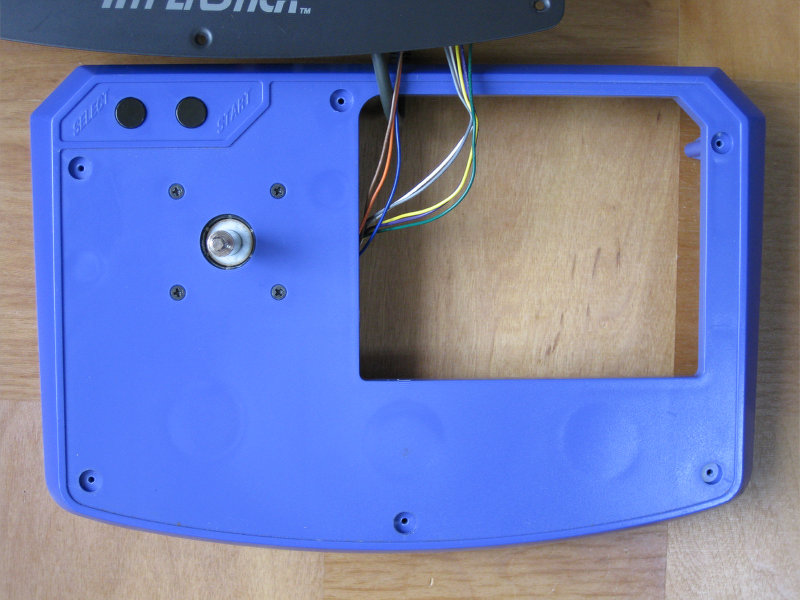

天板を外した状態

底。手前のゴム足はねじ穴の上に付いていたので外してあります。

側面。上面は傾斜がついています。

底板を外した状態。

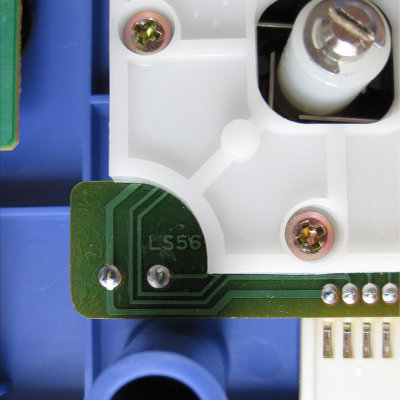

スティックの基板にLS56。セイミツ工業のLS-56-01と思われます。

ボタンは差し込み式で基板に直接ハンダ付けされています。

スタート，セレクトボタンの基板を外した状態

スタート，セレクトボタンの基板

ELECOM JC-PS101UBK + Windows Vista標準ドライバでPCにつないだ場合のボタン割り当て

十字X軸/Y軸
上段7 4 1 8
下段5 3 2 6
START9
SELECT10
